ДОРОЖНОЕ ОГРАЖДЕНИЕ
ГОСТ 26804-2012

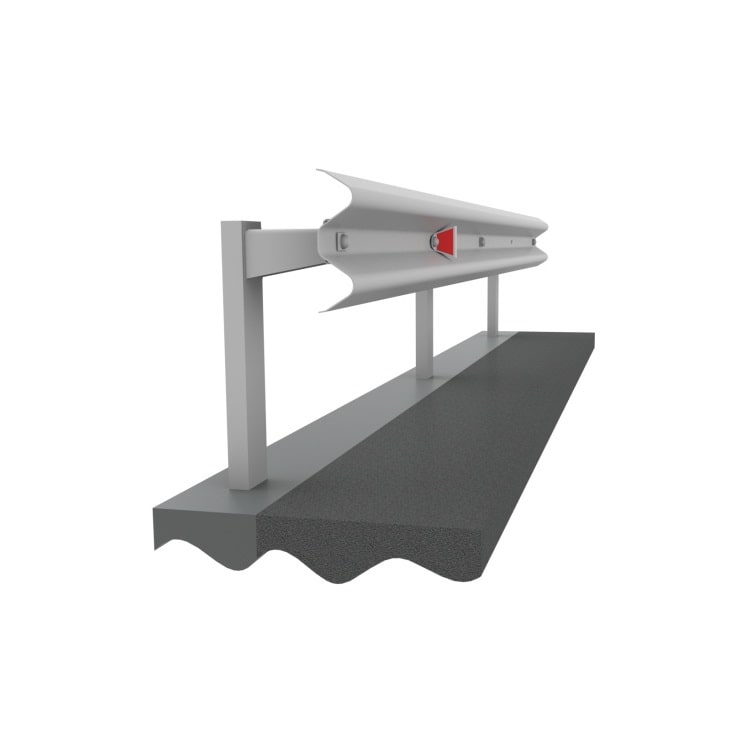

Ограждение одностороннее для автодорог

₸

Данный металлический прокат предназначен для разграничения трассы и обочины, разграничения полос с противоположным движением, выделения опасных зон на автомагистралях. Производится ограждение для автодорог согласно ГОСТ 26804-2012.

Типы конструкций

Ограждение с жесткими консолями представляет собой конструкцию, которая включает в себя:

• Стойку дорожную (СД), закопанную в землю. Шаг между стойками определяется нормативными документами на ограждение, исходя из его защитных функций.
• Секцию балки (СБ), которая соединяется посредством болтового соединения со стойкой через консоль жесткого типа. В балке с определенным шагом устанавливаются световозвращающие элементы типа КД4-1.
• Консоль, которая является промежуточным соединением между стойкой и балкой. Все соединения между элементами производятся при помощи болтовых соединений.

Ограждение с упругими консолями представляет собой конструкцию, подобную описанной выше. Отличие – консоль представляет собой изогнутый С-образный профиль. Благодаря своей форме он имеет пружинящие (амортизационные свойства).

Конструкция и материал изготовления элементов ограждения

1. Стойка дорожная имеет два варианта изготовления:

А. Для конструкций с консолями жесткого типа:

• из швеллеров N 12, 14, 16 (номер швеллера зависит от необходимой несущей способности ограждения) по ГОСТ 8240; материал − сталь ВСт3пс;
• из С-образного гнутого профиля по ГОСТ 8282. Марка стали ВСт3сп

В. Для конструкций с упругими консолями:

• из двутавров N 12, 14, 16 по ГОСТ 8239.

2. Балка выполняется из гнутого профиля по ГОСТ 26804-2012 размером 312х83х3(4) из стали ВСт3сп.
3. Консоль:
   • Жесткого типа (КЖ) – сварная конструкция из трех элементов – задней стенки, проставки и передней стенки. Материал изготовления − Ст3сп2 и Ст3сп5.
   • Амортизационного типа (КА) – выполняется по ГОСТ 19903 из листовой стали толщиной 4-5 мм.

Обозначение одностороннего ограждения для автодорог (дорожное) в технической документации

Одностороннее ограждение для автодорог (дорожное) обозначается следующим образом:

Д – дорожное ограждение

О – одностороннего типа

Q – удерживающая способность в кДж

Z – общая высота ограждения (от уровня основания)

А – шаг стоек

В – динамический прогиб в метрах.



Пример обозначения одностороннего ограждения (дорожного) для автодорог:

Расшифровка

Одностороннее дорожное ограждение с удерживающей способностью 600 кДж, общей высотой 1,5 метра, шагом стоек 1,5 метра и динамическим прогибом 0,75 метра.

В нашей компании вы можете купить одностороннее ограждение для автодорог (дорожное) с разными типоразмерами стоек и балок для получения заданной удерживающей способности. Также у нас можно заказать отдельные элементы ограждения. Наша компания своим покупателям предлагает самый выгодный в Казахстане прайс и быстрое исполнение заказа. Вся продукция сертифицирована и к ней придается весь необходимый пакет документов (сертификаты, договор поставки и т.д.).
